浙江上风集团公司坐落于风景秀丽的浙江上虞，是当地一家集研发、生产以及销售为一体的综合型高新技术企业，目前已有30多次荣获国家级、省（部）级科技成 果奖、技术进步奖、优质产品奖和国家发明奖等奖项。同时，公司也是国内外最具有长远发展前景的实力型跨国企业，主要经营的产品有半封闭螺杆式冷水机组、冷风机、热水机组、组合式空调箱、新风机组、风机盘管、空气调节箱等，其中9-19高压离心风机为公司主打产品之一。
9-19高压离心风机主要是由叶轮、进风口、电机、皮带轮、消音器、轴承等组合而成的一种从动流体机械，它主要是将动能转变为势能，利用高速旋转的叶轮进行气体加速以及减速，达到通风换气的效果。9-19高压离心风机实质上就是一种变流量恒压装置，当转速到一定程度时，9-19高压离心风机的压力以及流量理论曲线应该是一条直线，但是因为内部的损失,实际特性曲线为弯曲的。不仅如此9-19高压离心风机还能够制作成右旋和左旋两种型式，从电动机一侧进行观察，叶轮顺时针旋转时，将其称之为右旋转风机，当其逆时针旋转时，便可以将其称之为左旋转风机。
 |
9-19高压离心风机 |
 |
机号：4#-6.3# 风量:824-7729 米3/时 风压:3110-9650 帕 |
 |
特点：A式直联传动方式,强风压、高效率、高效区宽、构造严密、运行安全、平稳 |
 |
应用：高压强制性的通风场合,如锻冶炉等 | |
| 一、9-19 离心风机性能参数表 |
|
|
机号 |
转速
(rpm) |
风量
(m3/h) |
全压
(Pa) |
功率
(kW) |
重量
(kg) |
|
4A |
2900 |
824
1017
1209 |
3660
3750
3720 |
2.2 |
68 |
|
1401
1594
1786
1978 |
3610
3470
3290
3110 |
3 |
76 |
|
4.5A |
2900 |
1174
1448
1721
1995 |
4690
4800
4760
4630 |
4 |
100 |
|
2269
2543
2817 |
4450
4250
4040 |
5.5 |
120 |
|
5A |
2900 |
1610
1986
2361
2737 |
5850
5980
5940
5770 |
7.5 |
136 |
|
3113
3488
3864 |
5580
5330
5080 |
11 |
184 |
|
5.6A |
2900 |
2262
2790
3317 |
7420
7560
7520 |
11 |
208 |
|
3845
4373
4901
5429 |
7320
7080
6790
6500 |
15 |
240 |
|
6.3A |
2900 |
3221
3972
4723 |
9480
9650
9590 |
18.5 |
288 |
|
5475
6226
6978
7729 |
9360
9080
8720
8370 |
30 |
368 |
|
7.1D |
2900 |
4610
5685
6761 |
12140
12350
12280 |
37 |
700 |
|
7837
8912
9988
11064 |
12000
11660
11230
10810 |
45 |
860 |
|
8D |
2900 |
6594
8133
9672
11211 |
15140
15690
15600
15230 |
75 |
1040 |
|
12759
14288
15827 |
14800
14260
13720 |
110 |
1070 |
|
1450 |
3297
4067
4836 |
3790
3860
3840 |
7.5 |
570 |
|
5605
6375
7144
7913 |
3740
3620
3470
3320 |
11 |
630 | |
|
|
机号 |
转速
(rpm) |
风量
(m3/h) |
全压
(Pa) |
功率
(kW) |
重量
(kg) |
|
9D |
1450 |
4695
5790
6886 |
4840
4930
4910 |
15 |
720 |
|
7981
9076
10172
11267 |
4790
4640
4470
4280 |
18.5 |
770 |
|
10D |
1450 |
6440
7943
9445
10948
12451 |
6020
6130
6090
5950
5780 |
30 |
890 |
|
13953
15456 |
5570
5360 |
37 |
920 |
|
11.2D |
1450 |
9048
111159
13270 |
7550
7690
7640 |
45 |
1360 |
|
15381
17492
19603
21714 |
7460
7250
6990
6720 |
75 |
1600 |
|
960 |
5990
7288
8786
10183
11581 |
3290
3350
3330
3250
3150 |
15 |
1230 |
|
12979
14376 |
3030
2910 |
18.5 |
1300 |
|
12.5D |
1450 |
12578
15513
18448 |
9410
9570
9520 |
75 |
1700 |
|
21383
24317
27252
30187 |
9300
9030
8700
8370 |
110 |
2150 |
|
960 |
8327
10271
12214 |
4120
4200
4170 |
22 |
1400 |
|
14157
16100
18043
19986 |
4080
3960
3820
3670 |
37 |
1540 |
|
14D |
960 |
11699
14428
17158 |
5004
5090
5047 |
37 |
2300 |
|
19888
22618
25348
28078 |
4917
4709
4494
4249 |
75 |
2970 |
|
16D |
960 |
17463
21538
25613 |
6570
6682
6627 |
75 |
3780 |
|
29687
33762
37837
41912 |
6456
6180
5898
5575 |
110 |
3980 | | |
| 二、9-19 9-26系列风机外形尺寸 |
|
|
|
|
|

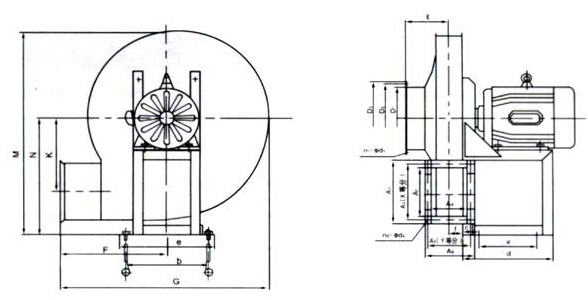

9-19 9-26系列 4A -6.3A 离心风机外形尺寸图、表 |
|
系列 |
机号 |
D1 |
D2 |
D3 |
n1-Φd1 |
A1 |
A2 |
A3 |
A4 |
A5 |
A6 |
X |
Y |
n2-Φd2 |
|
9-19 |
4A |
180 |
220 |
250 |
8-7 |
128 |
174 |
214 |
92 |
138 |
178 |
3 |
2 |
10-7 |
|
4.5A |
200 |
250 |
280 |
8-7 |
144 |
198 |
230 |
104 |
152 |
192 |
3 |
2 |
10-7 |
|
5A |
224 |
265 |
305 |
8-7 |
160 |
206 |
246 |
115 |
160 |
202 |
3 |
2 |
10-7 |
|
5.6A |
250 |
308 |
348 |
8-10 |
179 |
225 |
265 |
129 |
174 |
215 |
3 |
2 |
10-7 |
|
6.3A |
280 |
335 |
375 |
8-10 |
202 |
246 |
288 |
145 |
189 |
231 |
3 |
2 |
10-7 | |
| |
|
系列 |
机号 |
D1 |
D2 |
D3 |
n1-Φd1 |
A1 |
A2 |
A3 |
A4 |
A5 |
A6 |
X |
Y |
n2-Φd2 |
|
9-26 |
4A |
224 |
254 |
284 |
8-7 |
196 |
228 |
250 |
128 |
165 |
184 |
4 |
3 |
14-7 |
|
4.5A |
250 |
280 |
310 |
8-10 |
221 |
252 |
275 |
144 |
177 |
2300 |
4 |
3 |
14-7 |
|
5A |
280 |
320 |
360 |
8-10 |
245 |
284 |
299 |
160 |
192 |
216 |
4 |
3 |
14-7 |
|
5.6A |
315 |
355 |
395 |
8-10 |
274 |
304 |
328 |
179 |
216 |
235 |
5 |
4 |
14-7 |
|
6.3A |
355 |
395 |
435 |
8-10 |
309 |
340 |
365 |
202 |
236 |
261 |
5 |
4 |
10-7 | |
| |
|
|
系列 |
机号 |
E |
F |
G |
K |
M |
N |
a |
b |
c |
d |
e |
f |
|
9-19 |
4A |
108 |
361 |
692 |
286 |
715 |
420 |
200 |
350 |
50 |
300 |
385 |
35 |
|
4.5A |
120 |
344 |
716 |
322 |
782 |
450 |
240 |
390 |
50 |
340 |
430
|
39 |
|
5A |
126 |
376 |
788 |
258 |
868 |
500 |
340 |
450 |
50 |
440 |
495 |
43 |
|
5.6A |
140 |
415 |
874 |
401 |
962 |
550 |
350 |
480 |
50 |
450 |
534 |
48 |
|
6.3A |
157 |
461 |
975 |
451 |
1085 |
620 |
450 |
570 |
60 |
570 |
626 |
55 | |
| |
|
系列 |
机号 |
E |
F |
G |
K |
M |
N |
a |
b |
c |
d |
e |
f |
|
9-26 |
4A |
132 |
360 |
711 |
287 |
761 |
450 |
240 |
390 |
50 |
340 |
430 |
49 |
|
4.5A |
147 |
405 |
799 |
322 |
849 |
500 |
340 |
450 |
50 |
440 |
495 |
55 |
|
5A |
165 |
450 |
887 |
359 |
939 |
550 |
350 |
485 |
50 |
450 |
534 |
61 |
|
5.6A |
186 |
504 |
993 |
402 |
1053 |
620 |
450 |
570 |
60 |
570 |
626 |
68 |
|
6.3A |
209 |
567 |
1117 |
451 |
1167 |
680 |
550 |
720 |
70 |
690 |
780 |
77 | | | |
