离心式轴流送风机

浙江上风集团公司坐落于风景秀丽的浙江上虞，是当地一家集研发、生产以及销售为一体的综合型高新技术企业，目前已有30多次荣获国家级、省（部）级科技成果奖、技术进步奖、优质产品奖和国家发明奖等奖项。同时，公司也是国内外最具有长远发展前景的实力型跨国企业，主要经营的产品有半封闭螺杆式冷水机组、冷风机、热水机组、组合式空调箱、新风机组、风机盘管、空气调节箱等，其中离心式轴流送风机为公司主打产品之一。

离心式轴流送风机主要是由叶轮、机壳、电动机等零件组合制作而成的，其支架选用型钢与机壳的风筒相互连接，之所以将其称之为轴流式，就是因气体与风机轴流动平行，通常被使用在对流量要求高、对压力要求低的场合。同时离心式轴流送风机还设有防腐以及防爆措施，不仅能够广泛的适用于工厂、仓库、办公室、住宅等场所，用于通风换气；还能够适用于蒸发器、冷凝器等，起到强制通风的效果，具有低耗量、散热快、噪音低、环保、应用范围广等特点。如果将离心式轴流送风机机壳去掉，也可以作为自由风扇。

	GLZ系列离心式轴流送风机
	机号：2#-10# 风量:1000－84000米3/时全压:145-1176帕
	特点：采用内置电机、A式直联传动、叶轮可离心、风压高、噪音小、高效区宽、完成率高、对多种工况情况都有着较强的适应性
	应用：众多的工业以及民用建筑送排风系统

一、性能参数表

机号	转速 (rpm)	风量 (m³/h)	风压 (Pa)	功率 (kw)	噪声 dB(A)	重量 (Kg)
2A	2900	2800 2400 1800	625 773 923	1.5	80	90
2A	1450	1500 1300 1000	146 180 210	0.37	63	79
2.5A	2900	5000 4350 3660	1123 1306 1420	4	84	141
2.5A	1450	2600 2250 1900	270 322 360	0.55	69	108
3A	2900	14000 12200 9800	2112 2728 3168	15	89	233
3A	1450	7000 6000 5000	540 696 808	2.2	72	161
3.5A	1450	9000 7200 5280	295 540 670	3	76	178
3.5A	960	6000 4800 3500	157 255 320	1.1	68	167
4A	1450	12900 10200 6900	418 735 930	5.5	80	248
4A	960	8700 6900 4600	216 338 442	2.2	72	230

机号	转速 (rpm)	风量 (m³/h)	风压 (Pa)	功率 (kw)	噪声 dB(A)	重量 (Kg)
4.5A	1450	16800 13800 9900	735 1020 1186	11	83	359
4.5A	960	12000 9600 6600	245 452 539	4	74	293
5E	1400	21900 18600 14400	1152 1364 1488	15	85	418
	1250	21600 18000 13200	691 979 1162	11	82	397
	1120	20400 16200 12000	408 792 931	7.5	80	352
	1000	18000 14700 11100	355 604 720	5.5	77	342
	900	16200 13500 10500	269 451 557	4	75	325
	800	14400 12000 9000	221 374 451	3	72	312
5.5E	1250	28800 23400 17400	1180 1392 1555	18.5	86	520
5.5E	1120	25800 21600 16800	788 1094 1219	15	83	482

GLZ系列性能参数表——续表

机号	转速 (rpm)	风量 (m³/h)	风压 (Pa)	功率 (kw)	噪声 dB(A)	重量 (Kg)
5.5E	1000	25200 21000 15600	461 816 950	11	80	461
	900	23400 19200 14400	384 619 749	7.5	78	416
	800	21000 17100 12600	288 499 600	5.5	75	406
	710	18600 15900 12000	240 360 461	4	72	390
6E	1120	33600 28200 22200	1162 1363 1516	22	85	632
	1000	33000 27600 21000	768 1036 1162	18.5	82	624
	900	31800 26400 19200	442 758 931	15	80	586
	800	28800 23400 16800	317 595 739	11	77	565
	710	25800 21000 15000	254 470 586	7.5	75	520
	630	22800 18600 13200	221 394 460	5.5	72	510
7E	900	42600 36000 28800	619 978 1132	22	82	845
	800	39600 32400 24000	432 763 940	15	79	837
	710	35400 28800 21600	336 618 744	11	77	800
	630	31800 25800 19200	249 494 595	7.5	75	778
	560	28200 23400 18000	201 383 456	5.5	72	733
8E	900	54000 45600 36000	1027 1267 1440	30	85	1085

机号	转速 (rpm)	风量 (m³/h)	风压 (Pa)	功率 (kw)	噪声 dB(A)	重量 (Kg)
8E	800	52800 43800 33600	595 960 1104	22	82	1070
	710	48000 39600 29400	432 730 902	18.5	79	1040
	630	43200 35400 26400	317 586 720	15	77	1020
	560	38400 31800 24000	259 452 557	11	75	973
	500	34500 28500 216000	202 355 442	7.5	72	960
9E	800	67500 56400 44400	1056 1267 1430	37	85	1270
	710	66000 52800 38400	624 979 1133	30	82	1190
	630	61200 48600 34800	403 744 902	22	80	1182
	560	54000 438000 32400	326 595 710	18.5	77	1144
	500	48600 39300 28800	255 462 557	15	75	1123
	450	43200 35400 26400	202 345 446	11	72	1080
10E	630	84000 69000 52800	720 989 1176	37	83	1670
	560	78000 64800 50400	498 778 912	30	80	1590
	500	69000 57600 44400	403 605 738	22	78	1580
	450	61500 50400 38400	317 513 590	18.5	76	1540
	400	55200 45600 34800	252 403 461	15	73	1520

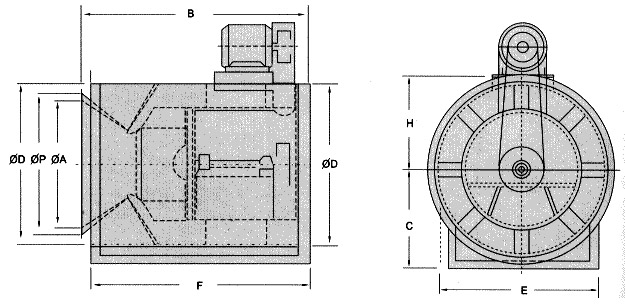

二、GLZ型风机外形尺寸表(单位：mm)

A式传动外形图、外形尺寸表

机号	ФA	B	C	ФD	H	ФP	E	F
2	335	620	270	425	250	372	400	480
2.5	425	750	330	530	310	468	500	590
3	530	930	410	670	380	573	630	730
3.5	600	1030	450	750	420	643	710	810
4	670	1190	510	850	480	727	800	940
4.5	750	1290	550	950	530	807	900	1020

E式传动外形图、外形尺寸表

机号	ФA	B	C	ФD	H	ФP	E	F
2	335	550	270	425	250	372	400	480
2.5	425	670	330	530	310	468	500	590
3	530	830	410	670	380	573	630	730
3.5	600	920	450	750	420	643	710	810
4	670	1070	510	850	480	727	800	940
4.5	750	1160	550	950	530	807	900	1020

机号	ФA	B	C	ФD	H	ФP	E	F
5	850	1290	600	1060	580	907	1000	1140
5.5	950	1400	680	1180	640	1007	1120	1230
6	1060	1560	750	1320	730	1117	1250	1380
7	1180	1700	870	1500	820	1254	1400	1490
8	1320	1930	970	1700	920	1394	1600	1700
9	1500	2050	1070	1900	1030	1800	1800	1800
10	1700	2230	1200	2120	1140	2000	2000	1950
